产品应用/慢性阻塞性肺疾病(COPD)动物模型制备/大型柜式动物COPD熏烟造模装置-CAMP-CFH

大型柜式动物COPD熏烟造模装置-CAMP-CFH


德伯科技大型柜式动物COPD熏烟造模装置-CAMP-CFH,是一款专为大批量动物全身暴露染毒与慢阻肺(COPD)熏烟造模实验设计的高精度系统。设备将全自动ISO3308/CIR标准吸烟机与单开门或双开门全身染毒柜深度集成,实现真正意义上的高通量、自动化吸入暴露实验流程。

系统可兼容ISO3308与加拿大CIR两种吸烟标准,支持矩形曲线与钟形曲线吸烟模式。采用全自动软件控制系统,确保每一次吸烟过程中的气量、流速与稀释比例稳定可控,重现性优于±3%。

  • 吸烟模式:ISO 3308 / CIR 标准可选

  • 吸烟量:15–100 mL,可调

  • 吸烟时间:标准2s/次,2-10s/次可调

  • 抽烟间隔:6s~60s可调

  • 烟盒容量:标配350根香烟烟盒

  • 经典的被验证的卵形结构(梭形结构)既能降低气溶胶碰撞有利于其均匀分布

  • 整体采用航空级铝合金材质制造耐腐蚀易清洗,侧壁及前门采用耐高温压玻璃观察窗;

  • 侧壁可挂载压差,温湿度,氧气,CO,CO2等传感器实时监测暴露环境;

  • 内部空间0.36m30.96m3可定制;

  • 单次实验可容纳动物数量超90只。

大型柜式动物COPD熏烟造模装置-CAMP-CFH主要组成单元

CSR300自动转盘香烟烟雾发生器

自动转盘香烟烟雾发生器CSR300是一款高度自动化的香烟烟雾烟气发生器,从烟匣出烟,到装载香烟,再到点燃香烟和最后的剔除烟蒂,所有步骤全部由系统自动化完成。实验过程您只需把香烟放入烟匣,设置好程序并开始即可。严格合ISO3308国际吸烟标准制造,可支持ISO3308/CIR(HCI)/自定义多种吸烟规则。系统搭载了高精度控制系统可长时间稳定运行。

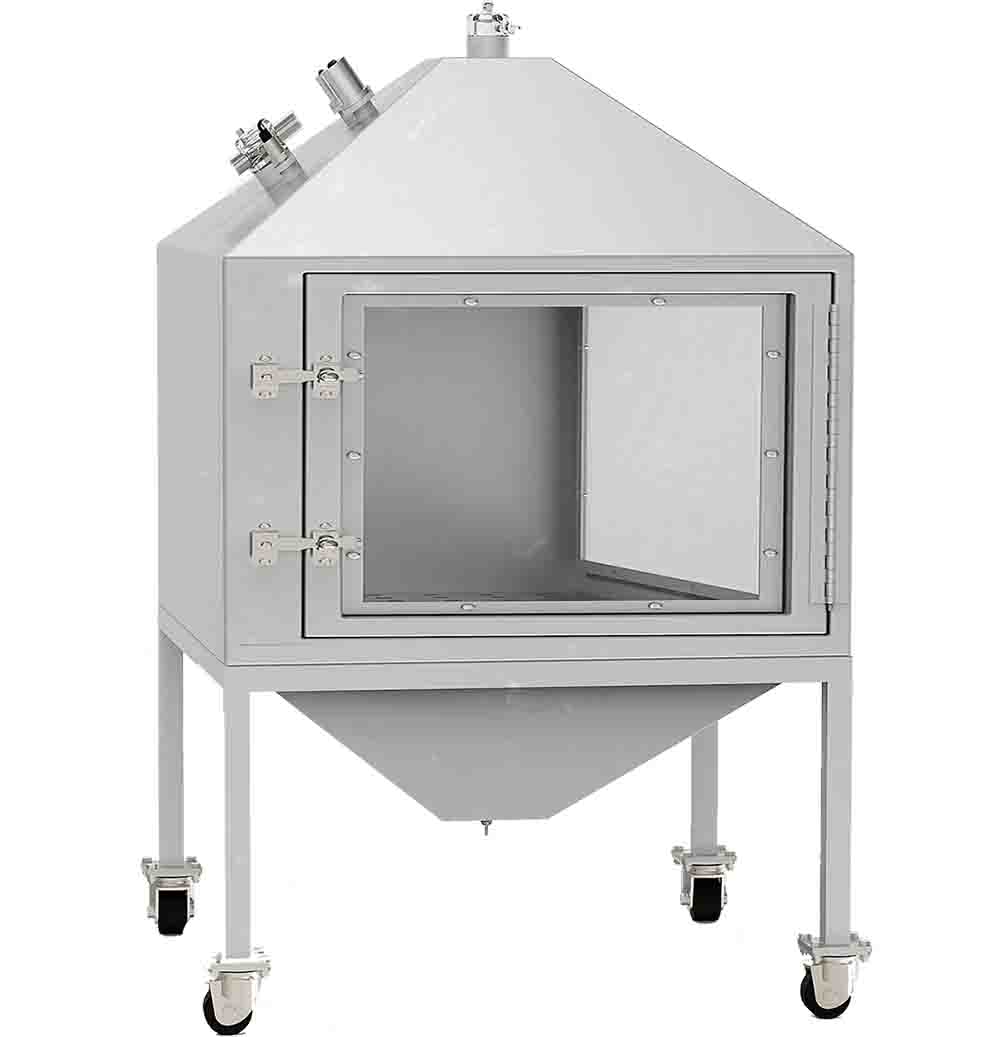

大型柜式全身暴露实验装置 WES-HTC

采用经典的卵形结构, 内部梭形无死角结构设计减少了气溶胶沉降过程中造成的扰动,具有单门/双开两种落地结构可选,结构灵巧,内部空间仅0.36m30.96m3适用4~12鼠笼内置全身暴露染毒熏烟造模实验或者狗,猴等大型动物的COPD造模实验

自动化控制软件组成部分

暴露染毒自动控制监测软件eComa

友好可视化界面,可根据程序设定,自动控制暴露腔内压力,浓度,自动取样,只需要简单输入参数即可开始实验。提供自动控制程序编写,存储,调用等,实验数据可以提供多种格式输出。eComa具有强大的兼容性,可以在主界面内嵌入德伯科技所有的气溶胶发生器控制软件,如全自动抽烟机器人,半自动香烟发生器,线性香烟发生器,粉尘气溶胶发生器,VOC气溶胶发生器等,实现一套软件控制所有设备。提供电子签名,数据追溯用户分级授权管理等功能,符合FDA 21 CFR PART 11法规要求,符合GLP实验室管理要求。一套软件可同时控制10套熏烟系统。

全自动香烟烟雾发生器控制软件crSoft

复杂的算法是CSR300能够持续稳定运行的大脑,软件提供可视化,易操作的控制界面,实时显示已抽香烟数量,总烟气量,吸烟次数,稀释量,吸烟规则以及实验用时,剩余时间等各种参数。

ISO 3308:2012\CIR两种标准以及用户设置模式可供灵活选择执行。

crSoft软件能够单机运行,可嵌入到eComa软件内,实现与动物暴露以及气液界面细胞暴露的联动实验,让您的暴露染毒实验更简单易操作。

大型柜式动物COPD熏烟造模装置-CAMP-CFH主要技术参数

• 烟嘴数量:10个,可选择使用1~10只

 烟气发生方式:柱塞泵脉冲抽吸;

• 抽烟时间:标准2s/次,2-10s/次可调;

• 抽烟间隔:6s60s可调;

• 抽烟次数:1~15次/根可设;

• 吸烟量: 15~80ml/次

• 装烟方式:自动快速装烟;

• 剔烟方式:自动快速给剔烟;

• 烟盒储存数量:最大350支,更高可定制

• 动物数量:最高90只大小鼠,其他尺寸可定制;

• 通 气 量:50L/min

• 稀释倍数:350%

• 检测参数:压差测量范围:-10KPa10KPa,检测分辨率:≤1Pa

   温度测量范围:-40~80℃,分辨率:≤0.1℃;湿度测量范围:0~100%RH,分辨率:≤0.1%RH;湿度控制范围:35%RH~80%RH;

可选配传感器:氧气(O2)测量范围: 025%,分辨率:≤0.1%;控制范围10%21%控制精度±0.1%;颗粒物浓度检测范围:0250g/m3

• 软件同时控制舱数:16个。
